> 제품소개 >진공관형 태양열 제품 |
|
|
| |
|
| |
|
|
| 항
목 |
규
격 |
| 모델 |
SPD-16 |
| 종류 |
이중진공관 태양열
집열기 |
| 형식 |

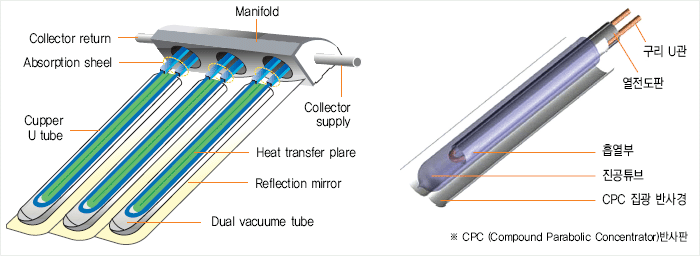

CPC TYPE |
| 집열관
수 |
16 tubes |
| 집열기
전면적 (㎡) |
3.017 |
| 유효
집열면적 (㎡) |
2.46 |
| 외형치수
(LxWxH)(mm) |
1990 × 1516
× 134 |
| 보유수량
(ℓ) |
2.5 |
| 중량 |
제품
(㎏) |
63 |
| 만수시
(㎏) |
65.5 |
| 배관구경 |
급수구 |
15mm |
| 출탕구 |
15mm |
| 수압검사압력
(㎏/㎠) |
7㎏/㎠ |
| 재질 |
집열판 |
선택흡수막 코팅(α≤95%,
ε≥5%) |
| 유리관 |
봉규산염 유리
- 외부유리관 : 58mm, 두께 1.8mm
- 안쪽유리관 : 47mm, 두께 1.6mm |
| U-관 |
동관, ￠8 x
0.6t X 1800mm |
| 주관 |
동관, ￠15
x 1.0t x 1,636mm |
| 단열재 |
집열부 |
진공단열 |
| 매니폴드부 |
우레탄 발포 단열 |
| 외장케이스 |
알루미늄 |
| 급수,
출탕구 |
동 |
|
| |
 |
|

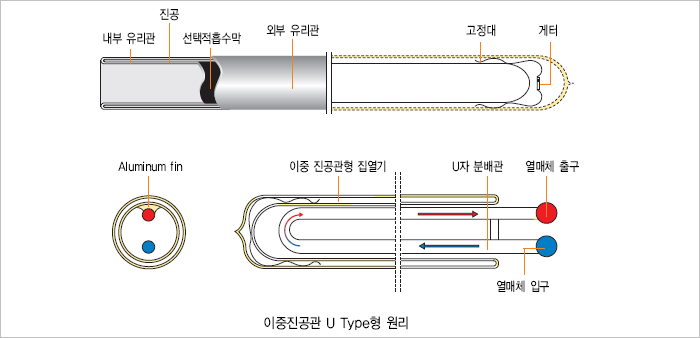

| 작동원리 |
- 태양일사는 진공이 유지되는 유리관 내의 선택적 흡수막으로
전달
- 흡수막 열에너지는 유리관을 통하여 Aluminum Fin으로 열원을 전달
- Aluminum Fin의 열에너지는 U자 분배관의 열매체와 열교환하여 유용에너지 획득 |
| |
 |
| |

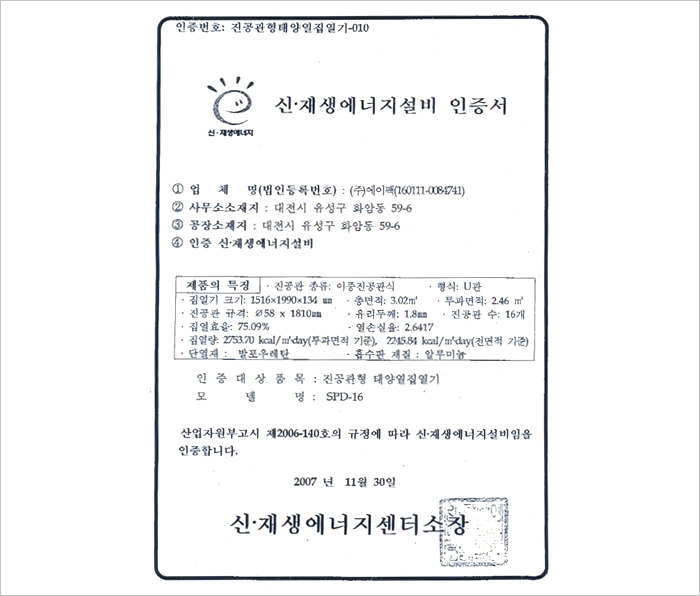

| SP-10 인증서
|
 |
| |
|
 |
| |
|
